Как сделать мангал своими руками: возможные варианты изготовления

Гриль коптильня

Барбекю с коптильней прекрасный выбор для владельца частного дома или дачи.

Сама печь способна держать температуру порядка 150 градусов и при этом практически не потреблять топливо в виде дров или угля.

Минусы у нее также имеются. В первую очередь это относится к площади поверхности для готовки, она очень маленькая.

Как видно, имеются достаточно серьезные недостатки, и от них следует избавиться. Во-первых, необходимо увеличить поверхность для готовки и изменить конструкцию плиты так, чтобы она эффективней сохраняла тепло.

Для использования лучше использовать только древесный уголь. Благодаря его использованию расход будет экономичней.

Если плите добавить несколько уровней решетки, будет проще досыпать уголь и использовать плиту в качестве как коптильни, так и гриля.

Шаги для улучшения конструкции барбекю

Во-первых, необходимо обратить внимание на дизайн, который будет зависеть от материалов. Для оболочки следует использовать листовой металл с глиной или песком

Из него требуется сделать вертикальную коробку для копчения.

Чаще всего коптильни изготавливают из тонкого (1,5-2 миллиметрового) металла. Из-за этого быстро появляется ржавчина и теряется тепло. Поэтому лучше воспользоваться более толстым металлом.

Для создания такого барбекю понадобятся инструменты для сварки. Это не сложно, нужно лишь соблюдать определенные требования и иметь определенный багаж теоретических знаний.

Раму лучше всего сделать из квадратных труб. Итоговый размер будет 51 х 48 х 96 см. Сварочные магниты помогут сохранить форму квадрата. Сверху необходимо сделать несколько прорезей для последующей изоляции из глины, а снизу приварить ролики.

Варить следует начинать с боковых сторон, а после перейти к спинке. Для уменьшения деформации сварку следует производить в разные стороны.

Варианты простых мангалов

Костер и ветки

Самый простой способ пожарить мясо или овощи – развести костер и над ним соорудить необходимую конструкцию. В зависимости от местонахождения пикника и наличия сподручных средств существует два способа изготовления своими руками.

Если вы находитесь в лесу, парке, то без труда найдете крепкие, прямые ветки, а в бардачке у каждого автомобилиста есть складной ножик. Веточки заготавливают желательно из ивы: тонкие – для шампуров и толстые – для ножек и перекладин.

Для основания берут материал толщиной более 2 см, ветки диаметром в 1 см или чуть меньше – шампура.

• Высота ножек планируется около 35-40 см, смотрите относительно разводимого костра. Также стоит понимать, что дерево, даже свежее и сырое может воспламенится, поэтому расстояния от очага до стоек выдерживают не менее 13-17 см.
• Сверху на стойки закрепляют горизонтальный ряд, образуя поперечные перекладины. Подвязать их можно нитками, корой дерева.
• Если нет возможности подобного соединения, то используют клин. Для этого в стойках большого диаметра делают расщелину, куда втыкают параллельно земле и друг другу ветки меньшего объема. При таком варианте – уже нет необходимости обносить все 4 стороны, достаточно двух основных.

Пивные банки

Находясь на природе, без машины, в компаниях принято брать алкоголь. И всегда найдется несколько уже пустых пивных банок до того, как приступили к приготовлению шашлыка. Именно, они и могут послужить столбами для будущего мангала.

По периметру их прокалывают заостренными заранее ветками, образуя тем самым квадрат или прямоугольник. На последний уже кладутся импровизированные шампура и готовится ароматная еда.

Простой мангал из кирпича

Дачный пикник имеет свои преимущества, так как дает больше вариантов строительства жаровни. Излюбленный метод особенно начинающих садоводов – это мангал из кирпичей. Его сооружают, как временный объект или уже добротном на постоянном месте.

1. Быстрый вариант

Кирпичи складываются двумя рядами, параллельно друг другу. Как правило, для оптимальной высоты размещения шампуров хватает 4-6 штук. Для обеспечения безопасности, многие дачники сооружаются импровизированный мангал по периметру кострища со всех четырех сторон.

2. Основательный

Если предыдущая конструкция кажется совсем не надежной, то кирпичи сажают на раствор. В этом случае есть возможность сэкономить материал. Так как цемент схватывается быстро, то кирпичи устанавливают уже торцов друг на друга, тем самым набирая высоту меньшим количеством.

Газобетонные блоки

Строительство мангала из газобетонных блоков аналогично возведению из кирпича. Также просто и быстро поднимается конструкция в высоту и осуществляется приготовление.

Есть умельцы. Которые обкладывают блоками конструкцию с плитой. Вариант малоэффективный и сложный в исполнении.

На бочке

У какого дачника нет бочки на участке. В нее собирают воду для полива, подставляют под водостоки, разводят удобрения и прочее. Но что делать, если старая железная емкость уже в ржавчине и не пригодна для целевого использования? Ответ очевиден – сделайте мангал.

• Для удобства бочку можно разрезать наполовину, чтобы использовать меньший огонь, или оставить такой же высоты для комфортного приготовления мяса стоя.
• Будущий мангал прикапывают в землю для большей жесткости, а внутрь засыпают дерево, остатки растений и прочее.
• Когда все прогорит и останется небольшой огонек – ставят шампура и начинают готовить. Жар идет вверх, целенаправленно. Из-за особенностей нагрева, еда готовится быстрее. Поэтому чаще поворачивайте решетку или шампура и следите за часами.
• При прогорании бочки – ее либо подрезают до крепкого, неизменного места, либо оставляют как есть, но следят, чтобы пламя не поднималось выше прогалин.

Второй вариант изготовления конструкции из бочки – это вырыть яму соразмерную с габаритами емкости и опустить ее туда.

Тем самым получится готовый конструктив, который не отдает тепло и не обрушается. Аналогичным образом сверху кладутся шампура.

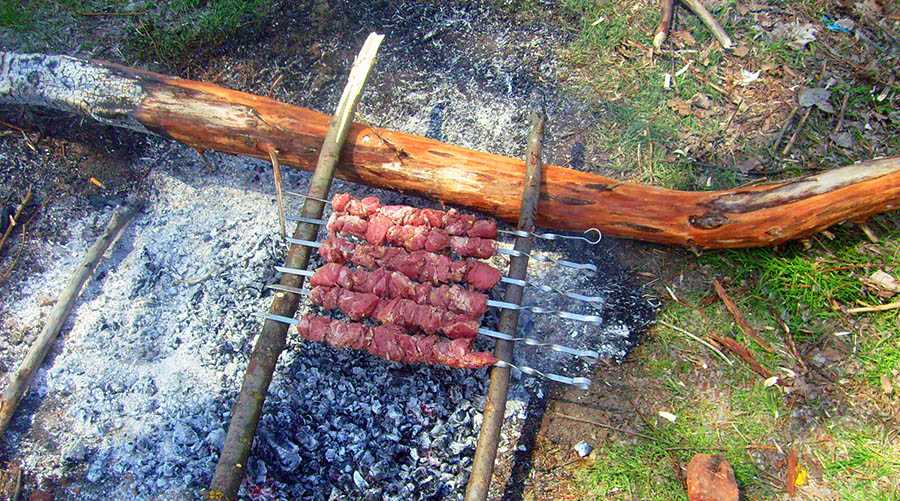

Бревна, камни

Как на даче, так и в лесу найдутся большие бревна и не менее большие камни. Из камней делается своеобразный круг, тем самым ограничивая пространство огню, а бревна дополнительно располагают по двум сторонам, чтобы размещать на них шампура.

Зачастую столкнувшись с проблемой: срочно сделать мангал, люди не используют вышеперечисленные способы в чистом виде. Как правило происходит микс из того, что есть под рукой. Так камнями обкладывают костер и при изготовлении конструкции из веток и других горючих материалов. А вместо живого костра приспосабливают вариант с плитой.

Дополнительные приспособления

По умолчанию мангалы своими руками изготавливаются гораздо тщательнее, чем промышленные образцы. Домашний мастер практически неограничен в оформлении очагов для достижения максимальной эстетической ценности. Поэтому украшают жаровни литыми, коваными элементами, как на нижнем видео, дополнительными функциями:

• дымоход – отводит продукты сгорания, делает удобнее эксплуатацию очага;
• варочная панель – позволяет одновременно с шашлыками подогреть чай и приготовить гарнир;
• мойка – повышает гигиеничность печи барбекю;
• разделочный стол – необходим для раскладки мяса на решетку или нанизывания на шампуры;
• поленница – обеспечивает складирование дров для очага.

Внимание: При добавлении функциональности размеры очага заметно увеличиваются. Поэтому под кухонный комплекс следует отводить значительные территории, обеспечивать их пожаробезопасность

Таким образом, при изготовлении мангала собственными силами следует ориентироваться на стандартные размеры жаровни. Нужно рассмотреть несколько вариантов, чтобы выбрать рациональное сочетание бюджета строительства, комфортности эксплуатации, внешнего вида и интеграции в существующий или планируемый ландшафтный дизайн.

Изготовление бортиков

Основание бортиков должно соответствовать параметрам дна. Высота боковых сторон берется по 20 см. Этого вполне достаточно для того, чтобы мясо, рыба или овощи не подгорели от близости к углям. Болгаркой выпиливаются заготовки для боковин, их края выравниваются напильником. В бортиках делается 1 ряд отверстий для обеспечения воздухообмена.

После подгонки размеров бортиков они прикрепляются ко дну. Пластины прикладываются к петлям и жестко на них фиксируются. Быстрее это сделать сварочным аппаратом. Но если его нет, то крепление проводится болтами и гайками через просверленные отверстия. Проверяется правильность соединения. Бортики должны свободно поворачиваться внутрь и ложиться на донную пластину без просветов. Так складной мини-мангал будет иметь толщину не более 4 см.

Заключительным этапом установки боковин является изготовление приспособления для крепления их вертикальных сторон между собой. Самым простым способом являются маленькие гайки и велосипедные спицы. Гайки привариваются к вертикальным кромкам бортиков так, чтобы их отверстия совпадали. С каждой стороны необходимо не менее 2 метизов. После приведения мангала в рабочее состояние в отверстия гаек вставляются спицы, верхний конец которых изогнут в форме петли.

Дополнительные элементы для простейших мангалов

При добавлении в конструкцию дополнительных функций стационарного очага потребуется изготовить для него чертежи или эскизы от руки. Поскольку очаг получится сложнее, возможны ошибки при возведении кладки. Основными дополнительными элементами для несложного мангала являются: стол разделочный, плита-жаровня и мойка.

Разделочный стол

Недорогим вариантом, заметно увеличивающим комфортность эксплуатации, является самый простой мангал из кирпича своими руками с разделочным столом по технологии:

• задняя стенка удлиняется, становится сложнее перевязка с центральной стенкой-стойкой;
• в дополнение к вышеуказанным конструкциям сбоку, вплотную к кладке очага, сооружается еще одна стена-стойка;
• на нее и боковую стенку мангала укладывается столешница из натурального/искусственного камня.

Разделочный стол может находиться с любой, удобной для пользователя стороны, относительно очага.

Плита-жаровня

Помимо мяса на шампурах, или решетке барбекю, часто возникает необходимость приготовления других блюд в кастрюлях, сковородах, разогревании или кипячении чайника. Поэтому вместо разделочного стола отводится место под плиту-жаровню.

Для этого необходимо выполнить операции:

• удлинить конструкцию начиная с нижнего ряда;
• изготовить переднюю стенку с дверкой для топочной камеры;
• оборудовать варочную поверхность концентрическими чугунными кольцами для регулировки мощности плиты.

На верхнем фото приведена схема мангала с варочной поверхностью простейшего типа.

Мойка

Для оборудования мангала мойкой достаточно смонтировать вместо обычной столешницы плиту с прорезью для раковины, подвести водопровод или увеличить высоту задней стеки и подвесить на нее рукомойник, как на нижнем фото.

Разводка по участку ХВС (холодного водоснабжения) значительно сложнее, чем набор воды в рукомойник. Даже при сезонной эксплуатации потребуется сливать жидкость на зиму, консервировать систему.

Таким образом, конструкционный материал кирпич пригоден для изготовления мангалов на скорую руку в полевых условиях и на загородном участке. При укладке на раствор можно увеличить функциональность простейших мангалов за счет мойки, столешницы, варочной поверхности или чего-то ещё, что вам покажется необходимым и удобным при работе

Здесь важно дать волю своей фантазии и не бояться, у вас всё обязательно получиться!

Советы по эксплуатации коптильни из газового баллона

Для того чтобы коптильня служила долго, а продукты, приготовленные с ее помощью, были хороши на вкус, необходимо соблюдать следующие правила.

1. После того, как коптильня будет полностью готова, ее необходимо покрыть жаростойкой краской. Это придаст изделию привлекательный внешний вид и защитит от коррозии.
2. Копоть, накапливающуюся на стенках коптильни, не нужно удалять щетками по металлу. Таким образом можно повредить краску на ее поверхности.
3. Первый раз коптильню из газового баллона нужно протопить без приготовления продуктов, предварительно вымыв его. Это поможет избавиться от остатков газового конденсата и нежелательных запахов.
4. Толстый слой копоти следует снимать пластиковым или деревянным скребком.
5. Для копчения рекомендуется использовать древесину фруктовых деревьев. Дрова и опилки из хвойных деревьев, из ореха и клена не годятся: они придают горечь рыбе и мясу. Для того чтобы продукты не впитывали посторонние запахи, перед размещением в коптильне их оборачивают слоем марли.
6. В коптильне необходимо предусмотреть возможность сбора стекающего жира: для этого в ее нижней части должен быть противень с фольгой. По мере поступления жира фольгу следует менять.

Для того чтобы было удобно пользоваться мангалом, для шампуров делают пропилы

Как используется изготовленная коптильня из газового баллона своими руками: видео с комментариями.

Выбираем размер и чертеж

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать. В первую очередь, сколько шампуров будет использоваться при приготовлении. От этого зависит размер, а, значит, и вес изделия.

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать

Вес особенно важен, ведь одно дело, когда жаровню вывозишь на природу на машине — тут нужно смотреть, чтобы конструкция поместилась в багажник, оставив место для шампуров и прочих приспособлений для пикника. Но иное дело, если на природу выбираешься пешим ходом — тут потребуется по возможности малая конструкция, которая будет складываться по максимуму.

Соответственно, выбирают и чертеж, и модель мангала.

Принцип работы

В жаровню загружают уголь и разжигают его. Продукты, расположенные вокруг жаровни, получают тепловую энергию от древесины, при этом температура в зоне приготовления пищи достигает 230 градусов. Этого вполне достаточно, чтобы мясо пропеклось.

Закрытые мангалы дополнительно дают эффект запекания, продукт разогревается со всех сторон, тепловая энергия, отражаясь от стенок мангала, возвращается к продукту. Это позволяет мясу хорошо пропечься, оставаясь сочным.

Благодаря тому, что под жаровней и зоной приготовления пищи расположен поддон, территория под мангалом остается чистой.

Правила эксплуатации

Мобильные конструкции нельзя использовать в закрытых и плохо проветриваемых помещениях, поскольку существует высокий риск возгорания рядом находящихся предметов. Соблюдайте правила пожарной безопасности, не беритесь руками за горячий металл. После каждого использования очищайте мангал от остатков пищи, скопления жира и пепла.

Высокой популярностью дачников и любителей отдыха на свежем воздухе пользуются переносные конструкции оригинального вида: каркасы нестандартных форм и размеров, мангалы-книжки и конструкции-трансформеры, которые могут использоваться в качестве барбекюшниц. Так, интересно смотрятся модели с резьбой, декоративным оформлением в виде огнестойких рисунков и кованых элементов.

Пошаговая инструкция по изготовлению простого навеса для барбекю из металла

Навес для барбекю собираем на 4-6 опорах. Металлический каркас изготавливаем из профтрубы 4х4, 4х2 см. Для усиления каркаса также можно использовать кованые изделия.

Материалы для простого легкого навеса

Для крыши подойдут:

• листовая сталь толщиной от 1-1,5 мм;
• профнастил;
• металлочерепица;
• поликарбонат.

Чертеж стоек под навес для мангала

Последовательность работ:

1. Разметка и нарезка трубы для каркаса и стоек с учетом заглубления при установке.
2. Установка опор.
3. Выполнение верхней обвязки, сварка каркаса крыши, зачистка швов.
4. Окраска металлоконструкции.
5. Разметка и раскрой покрытия кровли.
6. Монтаж кровли. Металлической — при помощи кровельного самореза, из поликарбоната — саморезом с фиксатором и шайбой.

Соединение листов поликарбоната производится при помощи соединительных профилей, закрывающих шов, хотя часто обходятся и без них.

Народные умельцы предлагают другой способ, отличающийся от штатного. В месте стыка листы укладывают внахлест с перекрытием в 5 см на трубу. Сверху прижимают такой же. Крепят насквозь мебельным болтом. Листы монтируют при помощи кровельных саморезов.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Полезные советы

Эти рекомендации помогут избежать ошибок, и сделают использование изделия максимально комфортным, долгим:

При выборе следует обратить внимание на сталь. Она должна быть жаропрочной, а не жаростойкой

Дело в том, что последняя может сильно деформироваться в процессе эксплуатации.
Алюминиевые ножки не годятся для переносного мангала. Если центр тяжести будет располагаться вверху, это сделает конструкцию очень нестабильной, что может привести к опрокидыванию.
Мангал-чемодан можно изготовить и без сварки, используя сборку «в паз». На боковых деталях необходимо сделать Г-образные выступы и зашлифовать углы для безопасности.
Изделие можно обработать антикоррозионным средством. Также подойдет воронение металла для защиты от механических повреждений и более высокого сопротивления огню.
Все подвижные элементы (например, петли) следует смазать машинным маслом для их долговечности, избавления от противного скрипа.

Мангал-чемодан – великолепная возможность радовать себя сочным и ароматным шашлыком где угодно, не разводя при этом костер. А с предложенным выше руководством по самостоятельному изготовлению такого приспособления это еще и повод сделать практичное изделие своими руками. При наличии желания мангал-чемодан можно приобрести в специализированных магазинах или заказать в интернете.

Можно использовать алюминиевые ножки

Чтобы сделать мангал без сварочного аппарата, можно использовать Г-образные детали

Выбирайте только качественную сталь

Небольшой экскурс в историю

Пошло это слово от азербайджанского или турецкого manqal-жаровня. Похожие слова есть в арабском, персидском, грузинском, армянском языках. Представляла собой чашу, изготовленную из меди с широкими горизонтальными полями. Для удобства переноски она снабжалась двумя ручками, сверху накрывалась крышкой в форме полусферы. Для остойчивости снизу ставились опоры. Несколько позднее появились шампура от сирийского пика, а самоназвание шашлык произошло от татарского шишлык-жаренное на вертеле. Сейчас оно прочно заняло место в национальной кухне многих народов мира.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

• сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
• форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
• качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Складная жаровня

Из названия становится понятным, что такое устройство вполне возможно не только переносить, но и перевозить. Правда, делать это можно только после его разборки и сборки. При этом мангал должен иметь особую конструкцию, при которой он состоит из нескольких деталей, собирающихся в определенном порядке. Иногда сооружение может дополняться особыми составляющими – например, решеткой или подставками для ножек и так далее.

Складной переносной мангал

Основным преимуществом перед мобильной жаровней является больший размер и прочность – чем проще конструкция, тем недолговечнее будет изделие.
